美国对我国“双反”将对中国轮胎制造商产生了较大影响，提高产品质量和价格是轮胎企业突破国外轮胎销售壁垒的重要途径。硫化工序是轮胎生产的关键工序之一，硫化机是硫化工序的关键设备，硫化工序生产质量的好坏必将影响到轮胎整体产品的质量。如何提高硫化机自动化、智能化的水平以及工艺参数的控制精度已经成为提高轮胎产品质量的一个关重要的环节。传统的硫化机都是单机控制的方式，机台之间的数据无法共享。同时单机控制方式也存在数据采集繁琐、历史数据查询麻烦^[1]等问题。结合现场实际情况，本文结合软控在橡胶轮胎行业多年的自动控制和信息规划的实践经验，提出硫化群控的解决方案，以昆仑通泰触摸屏的硫化机进行组网为例，通过MODIBUS总线方式实现数据通讯控制，该方案组网简单，控制可靠，能够同时实现10台硫化机的过程数据采集和硫化工艺控制。

下面从系统架构、案例实施、系统功能等方面进行逐一描述，群控组网方式较多。传统方式以PLC直接加通讯模块组网较多，本文以昆仑通泰触摸屏组网为例，实现硫化的集群化管控，对于前期已采购触摸屏控制设备的企业有效降低实施成本。

2 系统架构

系统采用三层架构体系设计，架构图如图1所示。层是PCS层，PCS层实现了设备的控制，实现触摸屏对PLC的直接控制，同时起到群控与PLC的通讯纽带，起到“承上启下”的作用。层是MES层由群控管理系统来实现，可以和十多台触摸屏通讯，实现工艺数据的下载，过程数据的采集。第三层为SYS服务层，服务器集中存储数据，对外发布服务，实现内部数据的分析，外部用户对系统数据的访问。触摸屏和PLC之间采用PLC的通讯协议，MES层和触摸屏之间采用MODIBUS通讯协议，SYS服务层和MES层之间采用TCP/IP标准协议，组建标准的网络，对外发布系统租用移动运营商的公网资源。

基于上述体系架构实现硫化设备的管控。首先以硬件实现网络架构为基础，目前有多种组网方式，由串口通讯模块、网络通讯模块、总线方式的工业组网方式，上述方式都需要在现有PLC控制系统扩展对应的模块来实现，本方案针对现有触摸屏进行联网，无需增加硬件的方式来实现，通讯采用MODIBUS通讯协议，下面以昆仑通泰的触摸屏来介绍设置步骤。

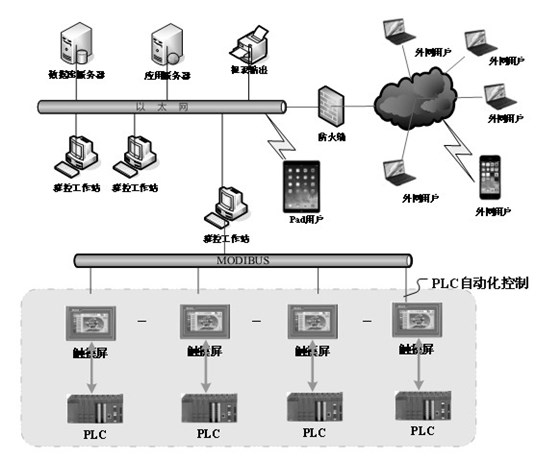

图1系统架构图

3 硬件组态设计
